Φ2.2×6.5m水泥磨端蓋斷裂的修復

Φ2.2×6.5m水泥磨端蓋斷裂的修復主要分為以下三個步驟，具體如下文介紹。

一、存在的問題

某公司Φ2.2×6.5m水泥磨，由于端蓋磨損（磨損前厚度為40mm，磨損后厚度為20mm），強度下降，造成了兩處斷裂，致使中空軸螺栓頻繁更換，嚴重影響了生產。

此時環境溫度低達-20℃左右，一旦焊接和處理不當，會帶來不可估量的損失。后經多方論證，制定了一整套修復方案，用較短的時間、較少的資金，完成了此項修復任務?，F(xiàn)將具體措施介紹如下，以供參考。

二、焊前準備工作

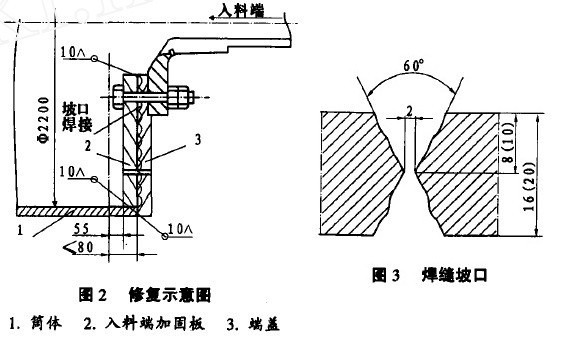

通過現場實地了解觀察，經研究，擬訂修復方案(如圖2)。

首先對焊接母材進行化驗，確定其材質為16Mn，選定與母材相適應的焊條T506焊條。

第二，加工工裝定位壓板，要求板面平直，以防焊接件局部變形。

第三，對裂紋各分支端點精細檢查，并鉆Φ8-10卸荷孔以防裂紋焊后繼續延伸和擴展。

三、焊接工藝要求

1、用氧乙炔和角磨機相配合切割坡口，要求兩側對稱，形狀為X型，坡口中間留2mm空隙，圈3燁縫坡口。

2、用角磨機修整不規則坡口和消除氧化鐵屑達到標準為止。

3、安裝定位壓板，用原中空軸螺栓加墊分7點緊固，間隙達到較小尺寸并均等。

4、筒體加熱15一2090，保持端蓋焊接處溫度在150℃左右(可用氧燃噴燈)局部加熱，加熱范圍。

通過以上三個步驟，Φ2.2×6.5m水泥磨端蓋可進行快速的解決，減少設備在作業中的停機時間，從而幫助用戶獲取更大的利潤。
