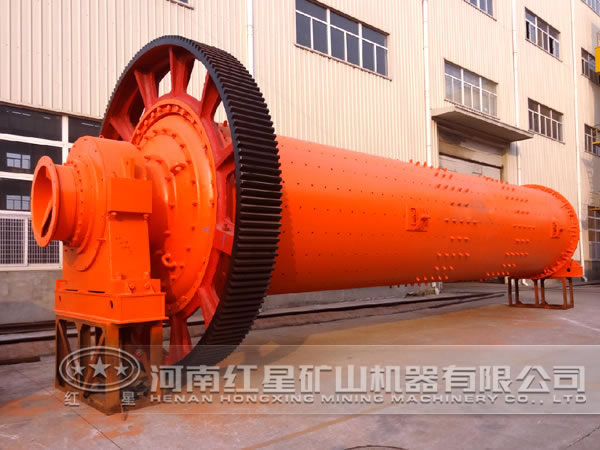

球磨機筒體部分的結構設計方法

球磨機的筒體部分屬于回轉部分，是球磨機的關鍵部分，在工作過程中，除了受到研磨體的靜載荷作用，還受到研磨體的沖擊作用。因此在設計的時候要嚴格按照要求進行設計，以保證筒體部分有良好的工作性能。另外，球磨機耐磨材料的研究選擇也很重要，本文主要介紹筒體結構部分的設計。

1、筒體的結構形式

一般筒體都設計成整體式結構，因?yàn)檎w式結構的制造綜合偏差相對較小，且加上費用相對也低一些。

大規格的筒體往往因?yàn)槭苓\(yùn)輸條件和制造加上能力的限制，需設計成“分段式”結構。筒體段節之間一般采用帶定位置口的法蘭聯接結構。筒體分段的另一種辦法是現場焊接，即筒體在制造廠按運輸條件分段，然后準確地加上出帶止口的特殊焊縫坡口，連同專用的全套施焊設備運到現場，由制造廠的焊接技師在現場進行焊接和消除焊接應力。這種方法只有在球磨機的筒體需要在現場焊接才比較合算。

2、筒體與端蓋的聯接形式

筒體與磨頭端蓋的聯接形式有以下三種:

（1）外接型法蘭聯接：在磨機規格大型化之前，筒體采用外接型法蘭與端蓋相聯接的結構被廣泛應用，其特點是與磨頭組裝比較方便，但筒體外形直徑大，切削加工面和材料消耗也比較大。

（2）內接型法蘭聯接：內接型法蘭聯接是大中型磨體廣泛采用的結構。其特點是原材料的利用率相當高，結構設計比較合理。

（3）無法蘭聯接：無法蘭聯接實際上是將筒體和磨頭端蓋直接焊為一體的結構形式，焊接接頭都是接焊結構，具有結構合理、制造簡便和使用可靠等特點。

紅星機器生產的球磨機引進了國內精良的生產工藝，設備的結構更加的簡單、新穎，作業中的操作更加的方便、快捷，在作業中可為用戶帶來的效益更高，如有需要用戶可進行電話訂購。

河南紅星機器球磨機咨詢電話：0371—67772626
