顎式破碎機兩顎板的三種布置方式

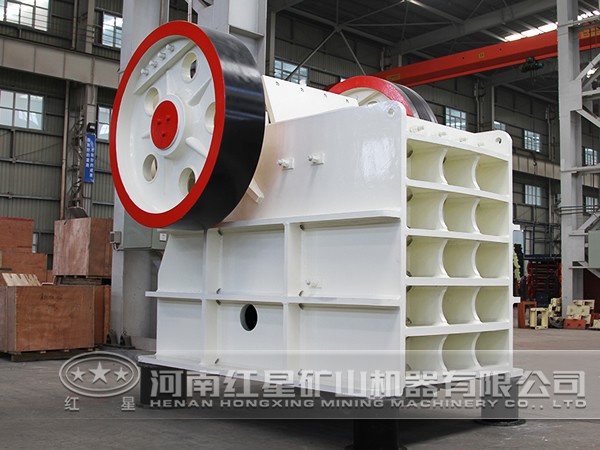

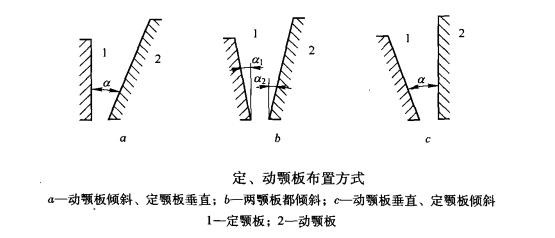

顎式破碎機定顎板、動顎板的布置方式可分為三種：動顎板相對垂直方向傾斜一個α角，而定顎板垂直（圖a）；定、動顎板分別傾斜為α1和α2角（圖b）；定顎板傾斜α角而動顎板垂直（圖c）。

方式一用的較普遍。但第三種也有其長處，即通過精心設計，能夠使襯板相對動顎產生垂直的推力，額支撐系統上只產生不大的分力。此外，還能改善動顎特性，即在相同的條件下，能減少垂直行程、減少阻礙排料的作用。國產簡擺顎式破碎機、國外簡擺顎式破碎機和上置式破碎機均有動顎垂直布置方式。

在破碎機規格尺寸L、排礦口尺寸b、動顎行程S和動顎擺動次數n相同的條件下，生產率與（tanα1+tanα2）成反比。對圖a、c兩種破碎機噬角為α，則生產率與tanα成反比。

當α=α1+α2時，則tanα tanα1+tanα2。因此后者布置方式較為合理，而且α1=α2=α/2更為有利。但是，從動顎的運動學方面來看，當α1=α2=α/2時，會受到動顎運動特性的約束，其綜合影響結果并不一定有利。因此，一般常采用α1、α2不相等且不等于0的方案。若固定顎板裝設曲線襯板，其傾角為5度左右較合適。當然，動顎板的布置方式還要受到其他因素的影響。
