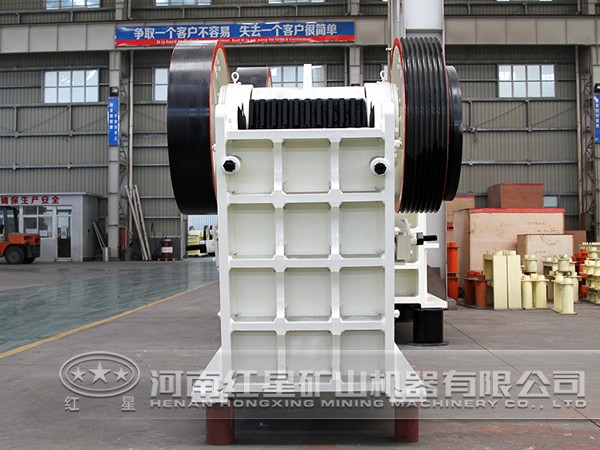

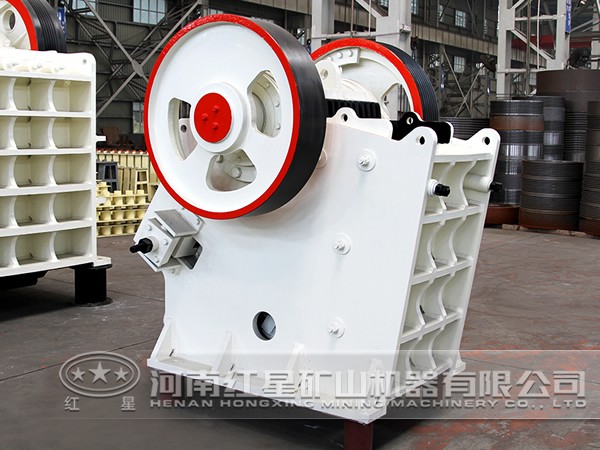

顎式破碎機彈簧及拉桿的計算方法

彈簧和拉桿是顎式破碎機比較重要的零部件。在破碎機的空轉過程中，因動顎慣性力和慣性力偶矩的作用，會使動顎與肘板分離而破壞破碎機的正常運轉。為了防止這種現象的發生，在動顎下端設有拉桿彈簧裝置，以保證動顎和肘板緊密配合。鑒于該裝置的重要性，需要合理計算彈簧及拉桿。

首先可按顎式破碎機運動學和動力學的分析方法，找出拉桿與動顎鉸接點C軌跡上各點的慣性力和慣性力矩，分析計算動顎行程，進而求得彈簧的較大壓縮力。

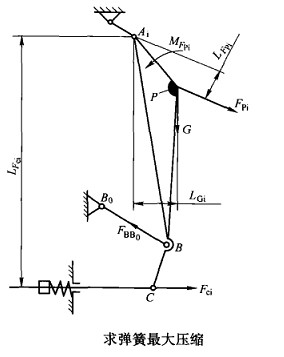

在圖示情況下，因?yàn)橹獍逯荒艹惺軌毫bb0而不能承受拉力，因此圖中Fbbo=0。根據對Ai點的力矩方程可求得Fci。在拉桿彈簧處于壓縮狀態中，即在慣性動載荷使動顎與肘板分離的各位置上，取其中較大的Fci值，作為計算彈簧的依據。但是彈簧的實際較大工作壓縮力應大于Fci較大的1.5~2倍。且為了不使所選的彈簧剛度過大，彈簧的工作圈數要大于5圈。

此外，在工作過程中，經常需要調節彈簧的預緊力。具體方法是：當新肘板裝上后，應這樣增加預緊力，即破碎機空轉開始，由于預緊力不夠，肘板與肘墊之間產生響聲，隨著逐漸增加預緊力，響聲也逐漸減小知道沒有響聲，之后將壓緊螺帽固定。
