紅星機器對顎式破碎機動顎體的有限元分析

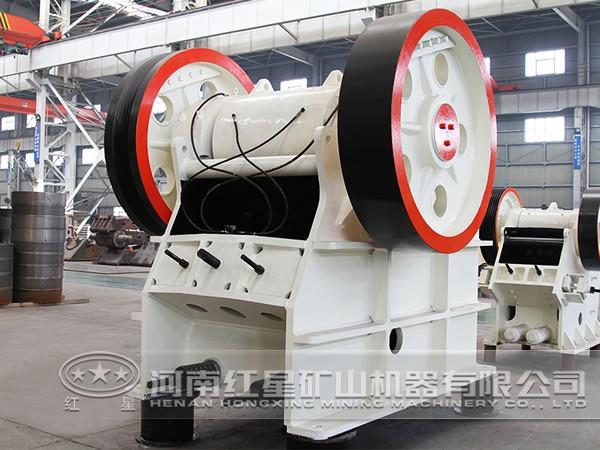

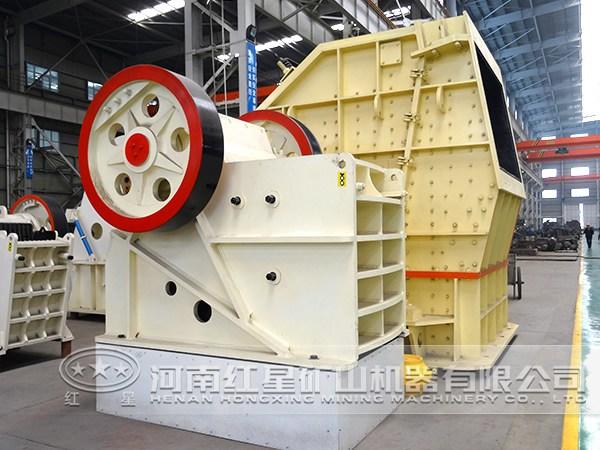

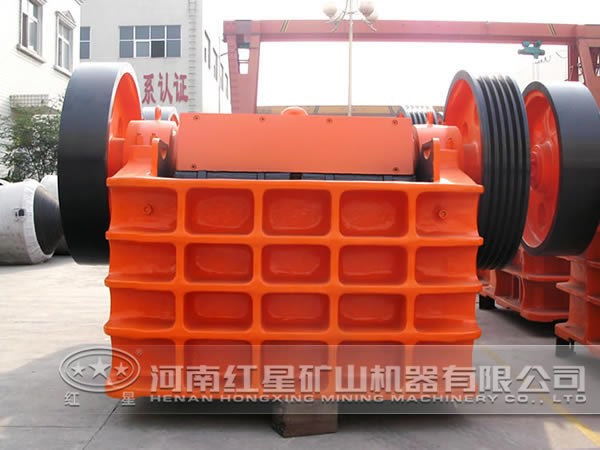

顎式破碎機其工作部分由固定顎板和活動顎板組成，當活動顎板周期性地接近固定顎板時，借壓碎作用破碎物料。動顎是破碎機重要件之一，也是結構較復雜的零件，下文將對這一構件進行有限元分析。

保證顎式破碎機較佳性能的根本因素是動顎體很好的運動特性。目前經過對動顎行程分析與計算運轉實踐，發(fā)現動顎是在其下部肘板偏上處常產生裂紋，所以需要通過理論計算判斷危險截面是否與實際情況相符。用有限元法相對于其他的理論計算對其較大危險截面的位置和應力分布的提取更加直觀、便捷和精確，因此對動顎的結構進行有限元分析是十分必要的。

紅星機器的專家通過CAD軟件對顎式破碎機的動顎體進行三維幾何建模，并利用有限元軟件ANSYS對動顎體進行有限元分析。通過對動顎的應力計算，可得出如下結論：

1、動顎體上部與下部應力值差得懸殊，下部截面較薄弱，上部又太粗大，使得動顎笨重，浪費材料，故這種動顎設計不是很合理，需要改進；

2、肘座附近應力值較大，故需將肘板附近適當加強。應力較大截面位于動顎肘座附近偏上一點，致使它常在此處產生裂紋損壞；

3、動顎頭部應力值雖低，但不能減薄，因為必須保證它有足夠的剛度。否則將影響軸承壽命，嚴重時將使軸承產生事故磨損；

4、動顎肋板及動顎下端面板開孔應盡可能加大邊緣曲率半徑，同時增大邊緣厚度，避免孔洞邊緣局部應力過大。

對顎式破碎機動顎部進行有限元計算可以揭示出結構形狀很復雜的構件中應力分布規(guī)律，從而設計時可按其規(guī)律，確定動顎結構形狀和尺寸；不僅比常規(guī)計算法準確可靠，而且減輕構件質量降低成本。
