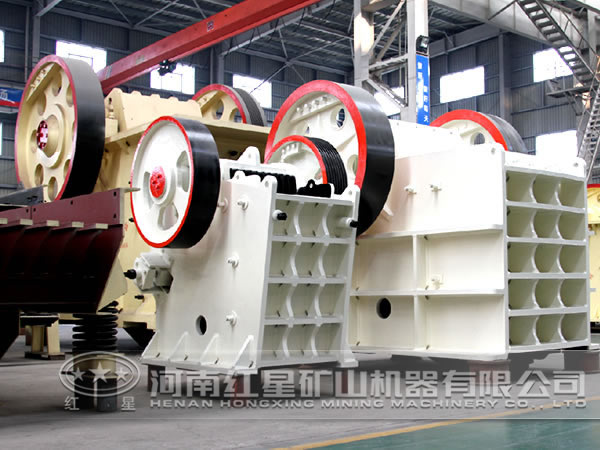

不同機型顎式破碎機的缺陷及相應改進方法

在各行各業中，不同機型的顎式破碎機有不同的應用，如PE系列多用于粗破，PEX系列多用于中、細破。本文將對不同機型的顎式破碎機存在的缺陷進行分析，并提出相應的改進方法。

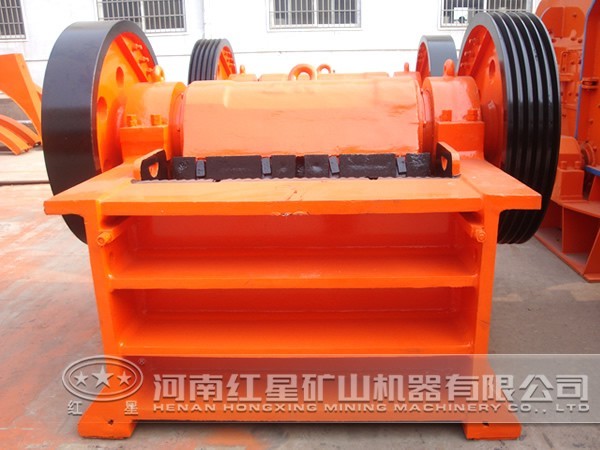

小型破碎機

不同的顎式破碎機分類和工作原理各不同，該機型進行啟動時，應該是空負荷啟動，但是當破碎腔內有物料能啟動時，此時的破碎機動顎離回轉中點較近，這樣也有可能出現滿負荷啟動事實。而且在空負荷工作時幾乎聽振動的聲音，說明破碎機平衡較合適，切該機采用零懸掛形式。

小型破碎機有時違背破碎機必須空負荷啟動的規定，針對這點，我們應該將破碎機的動顎進行調整，當破碎腔并沒有存在空負荷時，將偏離回轉中點，這樣才不會使得破碎機在滿負荷的時候也可以啟動，影響到破碎機的使用。

大破碎比破碎機

該機是采用負懸掛，由于動顎懸掛高度降低，可用較小的偏心距，得到較大的動顎行程，從而提高產量又能降低能耗，減小動顎行程比，及減少襯板磨損。由于動顎結構緊湊、質量輕、質量中間距回轉中間距離減少，產生慣性力較少，從而使破碎機易啟動，運轉中及機器振動和噪聲顯著降低，提高機器運轉的平穩性。

此類破碎機采用多目標優化設計，現代設計方法，可以提高產量、減輕機重、綜合考慮偏心距、動顎懸掛高度、行程比等設計參數的相互影響，從而找到一個較好的設計方案以及合適的參數值，從而使破碎機得到較大優化。

中型顎式破碎機

對于此類型的破碎機，我們采用結構優化設計使破碎機有較好的動顎運動特性，不僅能保證破碎機產量提高35%而且襯板的使用壽命也會延長，破碎機的總體質量大幅度下降，減少了負重。結構上，將肘座導軌受力得到改善，將它設計成受壓的杠件而不是呈梁形式，從而提高它的強度，而減輕了重量。選擇合適的材質和工藝，可以為破碎機效率的提高起到一定的好處。

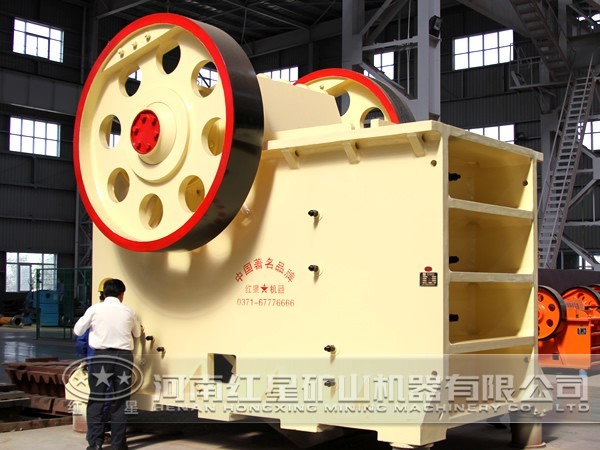

大型顎式破碎機

該機機架為組合式焊接結構，這種機架便于安裝和運輸，但是加工量較大，增加機重，動顎由鑄造圓筒以及焊在本身的各個筋板和前面與動顎齒板相貼蓋板以及下部由一根圓鋼制成的動顎上的肘座構成焊接動顎。這樣使得它的使用壽命可以延長，其安裝和使用也會方便很多，在工藝上也容易達到要求。
