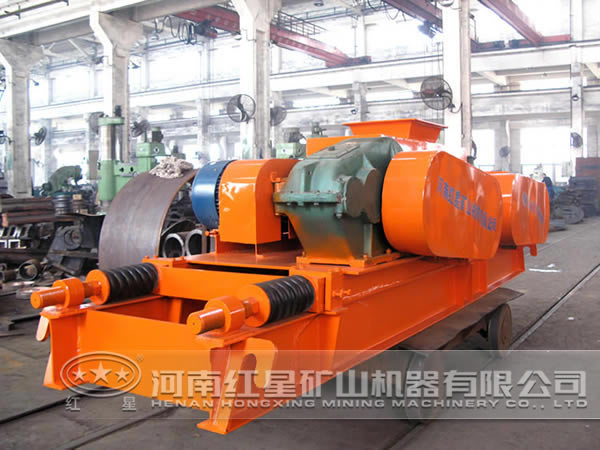

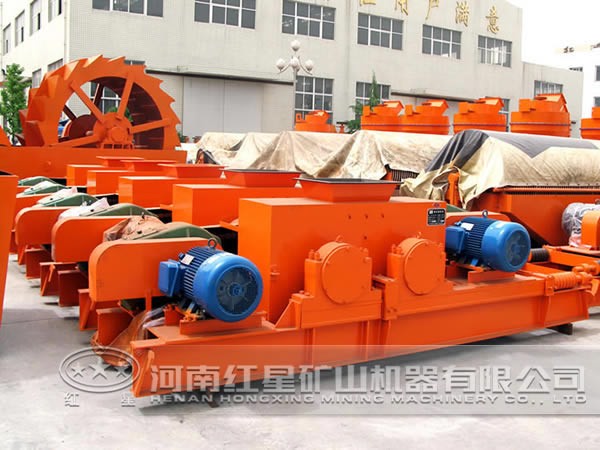

新型盤輥破碎機進料和排料時物料的運動規律

盤輥式破碎機是一種新型破碎機，這種破碎機采用液壓加載方式和料層粉碎工作原理，能夠一次性把莫氏硬度6 以下的脆硬石料從40mm’破碎至6mm以下，具有處理量大、生產效率高及能耗低等特點。在破碎機工作時，進料區及排料區的物料分布是否合理對其生產效率有著非常重要的影響，因此非常有必要研究破碎機進料和排料時物料的運動規律。

物料從進料口進入破碎機，經分料器落入底盤的進料區，然后隨底盤一起轉動，在離心力的作用下，分散在進料區。物料在進料區的分布受底盤轉速、落料位置等多方面因素的影響。為合理設計進料裝置，使物料在進料區合理分布。根據物料的軌跡方程可以看出，物料分布的均勻性與物料的落料位置和底盤的轉速有關。通過對物料軌跡方程的分析可以得出，當沿著底盤徑向落料時，物料隨底盤一起轉動，在離心力的作用下，沿底盤徑向均勻地散布。

排料運動過程相當復雜，受物料顆粒的形狀、物料顆粒互相干擾等諸多方面的因素影響，很難以物料群為對象全面地分析排料運動，只能對物料的排出過程進行簡化，以單塊物料為研究對象。分析得知，轉盤的速度和刮板的傾角越大，物料滑出圓盤所用的時間越短，物料排出的越快。這主要是因?yàn)檗D(zhuǎn)盤的速度和刮板的傾角越大，底盤對物料的動摩擦力在物料滑出方向的分力就變大，物料的加速度就越大，運動得也就越快。

綜合上述分析可知，在諸多影響排料速度的因素中，底盤的轉速和刮板的徑向夾角影響較大，增加底盤的轉速，加大刮板的傾角有利于增加排料速度。設計布料器時，當溜槽的下料與底盤徑向平行時，使物料沿底盤徑向落料，有助于物料沿壓輥軸軸線均勻分布。另外破碎機廠家還研發了破碎系統下料口的幾種防磨措施，可以防止破碎機生產中損壞。
