機械式粉碎機存在的問題及改造設計

在廢舊輪胎的處理中，機械式粉碎機是常用的粉碎。機械式粉碎機是利用動刀體對橡膠塊起旋流作用，將高彈態的橡膠塊甩向粉碎網面。由動刀體與篩網面和橡膠塊相對運動產生的剪切作用，將橡膠塊粉碎。但由于輪胎具有高彈性和高能性，機械式粉碎還存在諸多問題。

原設計的機械粉碎機的傳動鏈由電機、帶輪、主軸、動刀體等零部件組成。在使用過程中出現的相關問題如下：

粉碎機工作時的振動很大；粉碎機工作時動刀體常猝停，主軸速度波動大；主軸、軸承容易失效，經常維修更換；料斗里橡膠塊不能完全地破碎，有盲區。

經過分析前三個問題與結構設計不完全合理有關。當剪切力增大時，粉碎機是依靠電動機硬拖動帶輪、動刀體工作，傳動系統的動能損失大，速度波動的峰值差太大，于是產生過大的沖擊破壞。后一個問題與動刀體設計有關。

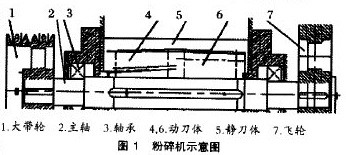

由上述分析，可對機械式粉碎機進行改造設計。改進設計后的粉碎機傳動鏈的組成，見圖1。

在主軸的右端設計加裝一個質量較大的飛輪，機械在高速和高強度的運轉下，采用力學上比較對稱的形式可保證運動的平穩性，減少機器的振動，較好地解決了該機器在使用過程中出現的相關問題，減輕了有害的機械振動，提高了機械性能。在主軸中間設計了一組左、右旋刀體，一個是考慮到其受力的平穩性，另外是可以在其破碎剪切過程中把未加工到的材料不斷地?fù)P起，保證能夠盡可能完全地破碎而無盲區。左端是用皮帶輪輸入功率。
