全封閉圓振動篩的結構及工作原理

為綜合利用我國褐煤資源，在提質工藝中，一般選用雙層圓振動篩用在褐煤物料的破碎和篩分工藝流程中。由于物料的高灰分特性，因此常采用全封閉結構的圓振動篩。全封閉圓振動篩的結構及工作原理如下文介紹。

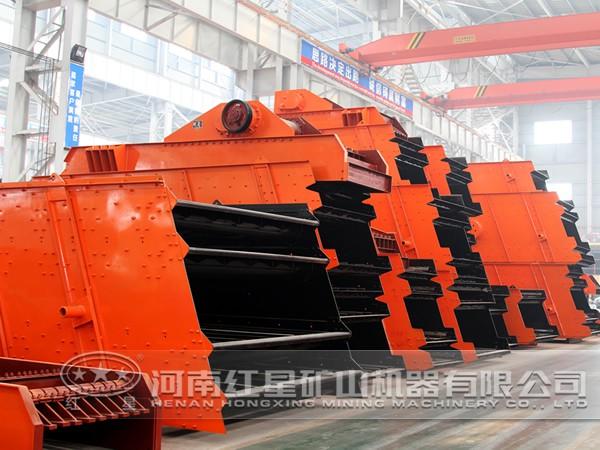

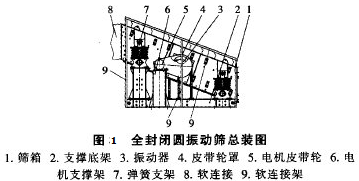

全封閉圓振動篩整體結構如圖1所示，為了不影響振動，篩箱與外部采用軟連接，由此形成封閉的空間，可以防止灰塵。為了達到篩下物料粒度3mm的要求，圓振動篩采用雙層結構，設定上層篩網，下層沖孔篩板，振動篩篩面傾角20°。篩板通過篩板條與安裝梁固定在一起，安裝梁焊接在大梁上，形成穩定的結構。大梁是保證振動篩整體剛度和強度的重要部件。阻尼器的作用是確保篩箱在順煤流方向的運動，防止篩箱向兩側方向傾倒。

圓振動篩亦稱自定振動篩，激振器位于篩箱質心。振動篩整體作平面圓周運動的振動，篩箱上的橫向和法向加速度相等。篩箱水平安裝，在篩網表面上．不會有物料堆積現象，因此可相應地加大處理量。此種類型的振動篩也有缺點，雖然不會出現堆積現象。處理量也有所增大，但其篩面上的固相顆粒拋射角是篩子整體加速度的函數。當法向加速度相當于3~6倍重力加速度時，固相顆粒物料拋射角達到70°或80°。這樣大的拋射角會使物料顆粒在下落時有很大的慣性，容易造成固相顆粒的摔碎。不過其輸料速度較快，相應地增大了物料顆粒的透篩率。

全封閉圓振動篩結構穩定，材質強度高，可以實現全封閉狀態下褐煤分級，為整個工程提供合適粒度的褐煤粉體物料，并為進一步研究褐煤工業中基于圓振動篩的褐煤分級工程技術做了鋪墊工作。
