超細磨粉機改造的關鍵事項

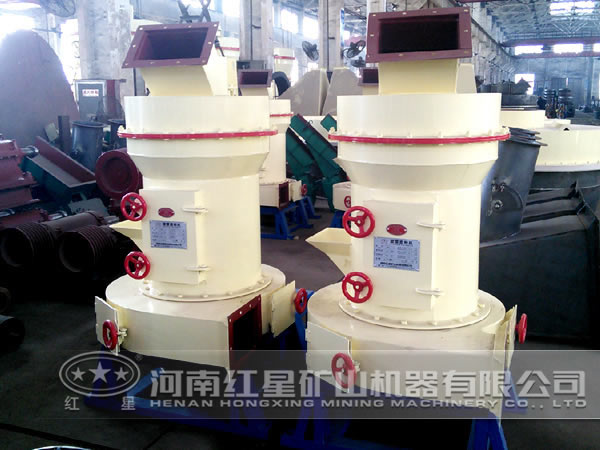

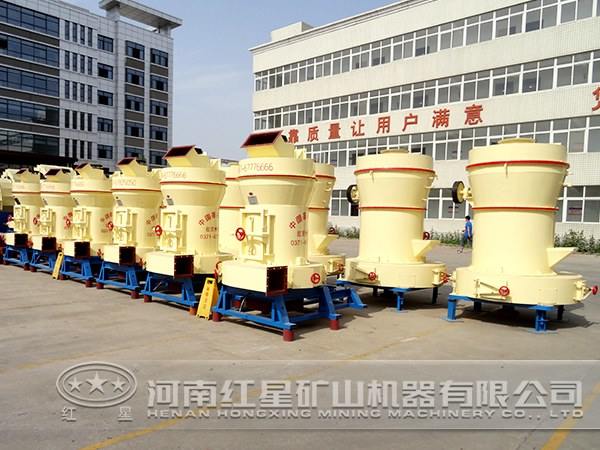

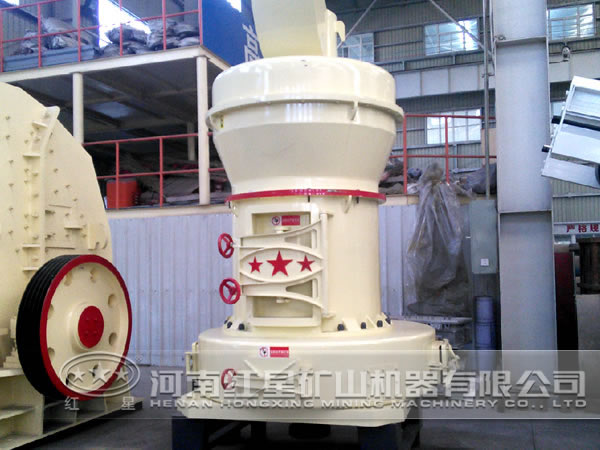

超細雷蒙磨是國內市場廠應用較廣的一款磨粉設備，其銷量一直名列前茅的關鍵在于改造創新，下面是紅星機器對超細磨粉機改造的關鍵事項。

1、尋求大處理量，能滿足-1250目的單輪分級機。大家知道，雷蒙磨的產量較高。我們的超細雷蒙磨以加工方解石為例，CXLM-5R的產量325目可達7t/h，800目也達2t/h，CXLM-4R的產量也在5R的一半左右。要配套與之匹配的分級機，必須要滿足處理量大，分級范圍廣，還要結構簡單，可靠耐久，易于控制。大家知道，離心式空氣分級機的顆粒分離直徑的一般計算公式為:(其中dp為分離直徑，μ為空氣粘度，ρ為粉體密度，r為分級機葉輪半徑，Vt為葉輪圓周線速度，Vr為通過葉輪的徑向流速)。如果工作狀況相同(即相同的Vt，Vr，ρ，μ)，則dp∝r。即為了取得較小的分離粒徑，必須選用小直徑的葉輪分級機。

然而這種小直徑的分級機的處理能力又太小，為了提高處理能力，通常采用多個分級機并聯的辦法。如國內有個科研單位在4R雷蒙機分級改造上使用了3個并聯的葉輪轉子分級機，經此類推，5R雷蒙機就得用6個轉子并聯，這樣做不但結構復雜，成本高，而且同步控制也困難。我們通過反復實驗改進，研制開發出大直徑單輪分級機，成功地應用到了CXLM-4R和CXLM-5R超細雷蒙磨上，滿足了產量和細度要求，而且結構簡單，使用維護及控制都十分方便，性能可靠，經久耐用，深受用戶歡迎。

2、單輪大直徑分級機的成功關鍵在于對分級機進行合理的結構和工藝參數設計。我們的做法是:

（1）盡量增加葉輪的葉片數，并減小葉片的厚度，因為葉片越多，葉輪每旋轉一周對通過葉片的微粒的撞擊幾率就越高，產生的離心力場也就越強大。而葉片越薄，則對通過葉輪的粉氣阻力也就越小。當然結構參數的確定還要考慮葉輪，葉片及鼠籠結構的剛性強度以及耐磨性。過多過密的葉片會使分級機的壓力損失及功耗大幅增加，也會影響正常分級。

（2）合理的分級機外殼設計也十分關鍵，這關系到分級室的形狀和區域范圍，如分級室過小，則粉體會在分級室內亂反射，使渦流變得十分紊亂，影響正常分級。如分級室過大，則粒子受不到離心力的充分作用，容易產生滑移而不能完全被卷進渦流里。另外分級機外殼形狀還應有利于合格的細粉進入葉輪內部，而不合格的粗粉應返回雷蒙磨內重磨。

（3）合理的氣封結構是防止粗顆粒從葉輪端面混入葉輪內部污染產成品的關鍵。我們設計了特殊的迷宮結構，不但迷宮間隙可以調整，而且進口處還有輔助離心力作用，阻止粗顆粒進入迷宮。從產成品實測數據可以檢測到，在迷宮處泄露的大顆粒不到十萬分之一。然而這種迷宮結構對于分級含水量較高的粉料如膨潤土，水鎂石，凹凸棒土等，則容易被堵塞，使葉輪旋轉阻力驟升，無法正常工作。因此我們針對這些物料的特性，設計出自清式迷宮結構，可以自動清理迷宮內的沉積物，形成一種平衡狀態。

3、從離心葉輪分級機的粒徑分級公式得知dp∝Q/n(其中Q為通過葉輪的空氣流量，n為葉輪轉速)。然而公式的條件是通過葉輪的粉氣必須是層流狀態，可普通雷蒙磨的鼓風量是考慮:（1）分級范圍100～325目；（2）與風扇狀的分折器相匹配。其額定鼓風量很大(4R為19000m3/h，5R為43000m3/h)，而我們超細雷蒙磨將分級范圍定位于325～1250目之間，而且采用了離心式葉輪分級機，工作條件有了很大變化，因此在保證輸料量的前提下，鼓風機的額定風量應大幅度降低，而風壓應大幅度增加，以便克服引入高速葉輪分級機后所產生的阻力的增加。從dp∝Q/n的公式可以看出，為取得較小的分級粒度，必須增加葉輪轉速n和減小風量Q，較小的風量和流速不易把磨腔內的大顆粒帶上去，進入分級區，可減小分級輪的壓力，更重要的是使通過葉輪的氣粉流處于層流狀態，有利于分級效率和精度的提高。大量試驗證明，為獲得較小的分級粒徑，減小流量(Q)的效果往往比增加葉輪轉速的效果更好。當然過小的流量將會降低產量。所以須反復試驗，尋求較佳匹配的工藝參數(Q與n匹配)。

4、實現良好分級的另一要素是進入分級區的顆粒必須充分分散，否則分級機會把團聚的顆粒當成大顆粒打出輪外，返回磨機重磨，這樣不僅減少了細粉的產量，也增加了不必要的破碎能耗。因此分級機與雷蒙機的磨粉區的相對高差位置就十分重要，分級機的位置應選擇在雷蒙機磨粉過程中分散的區域，過近或過遠都對分級不利。有些廠家和用戶將磨成后的粉體引出來用較長的管道連接分級機，這樣已經被分散的顆粒在長管道輸送過程中又重新凝聚起來，這對分級十分不利。而如果把引出的粉體捕集，倉儲后再分級，那就更會增加分級時將凝聚顆粒再分散的難度。

5、良好的分級還有一項條件，就是氣體中含粉濃度不能太大。應盡量減小顆粒間在輸送過程中的相互干擾。如含粉濃度過大，則分級效率降低，成品中還易造成大顆粒污染。而濃度過小，則產量太低。濃度的大小是由給料量，磨機粉磨能力以及鼓風量等因素決定的。我們在分級機的電機電路上串聯了電流表和電流繼電器，分級機的電流負載與通過葉輪的粉塵濃度有關。濃度越大，負載就越大，反映到電流表值也越大，由此進行監控，并用電流繼電器進行自動控制。設定上限和下限，當電流值連續超過上限數秒鐘(用時間繼電器控制)，繼電器就切斷給料機電源，停止給料。當粉塵濃度下降，使電流值下降過下限數秒鐘后，自動恢復給料。如給料量設置得當，上下限值預定合理，就可實現較佳工況——在保證細度的前提下，獲得較高產量。

6、由于雷蒙磨主機振動很大，而高速轉動的需動平衡的分級機卻很怕這種振動。因此我們在分級機與雷蒙主機之間采用隔振軟聯接。否則分級機極易受損。

改進后的雷蒙磨性能更高、穩定性更強，在作業中可為用戶帶來的經濟效益更高，有需要對雷蒙磨有更多了解的用戶，可電話咨詢0371—67772626，或到公司進行現場進行實地考察。
