帶式輸送機平面轉彎結構設計需要考慮的問題

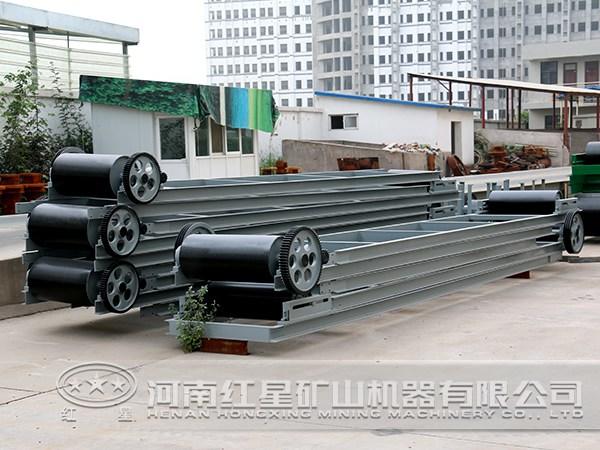

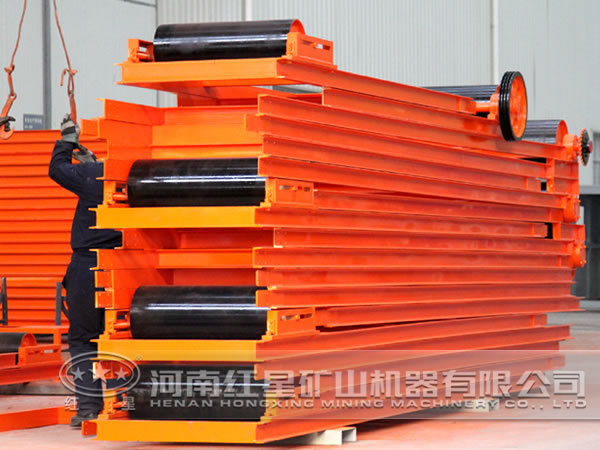

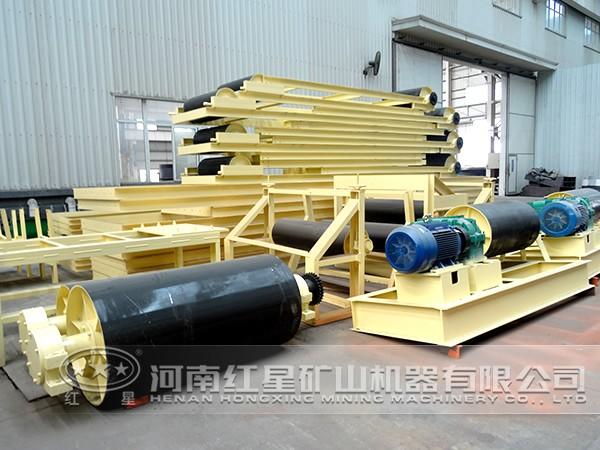

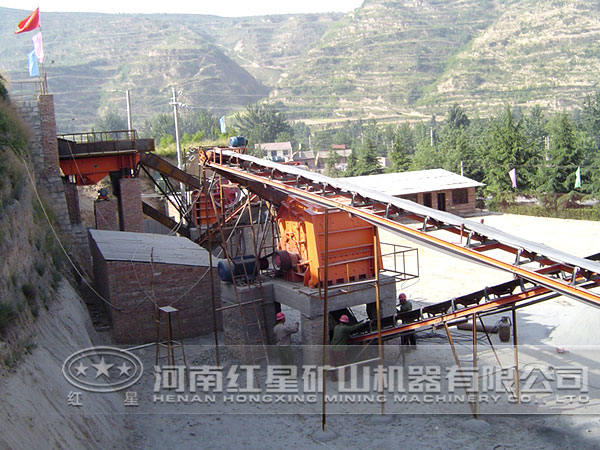

輸送機簡介

由于輸送任務、地形、地貌、地質條件與礦山開拓方式的要求，以及建筑物的限制，或者為了提高回收率、保護物料等，輸送線路可能不是全部直線布置，一些線路在水平方向上出現不同角度的轉彎。傳統的平面轉彎方式是通過直線輸送機的串聯接續來實現方向的改變。在帶式輸送機的轉彎處增設強制改向滾筒只適用于輸送機較短的廠內輸送機上。采用特殊結構的專用輸送帶也能夠?qū)崿F(xiàn)平面轉彎，如平面轉彎自然導向托輥組結構、彈性支撐結構、bico-Tec結構和Garland結構等，目前經常使用的是自然導向托輥組結構。經過對國內外帶式輸送機技術全方位對比，國外公司設計使用的平面轉彎輸送機曲率半徑一般都較大，而國內所采用曲率半徑有越來越小的趨勢。我們將對自然導向平面轉彎帶式輸送機的機理進行分析，對現有結構特點進行比較，給出轉彎半徑的劃分，提出托輥組結構選擇建議。

自然導向平面轉彎機理分析

平面轉彎帶式輸送機是指采用平輸送帶實現平面轉彎的特種帶式輸送機，也可以伴隨著平面轉彎進行豎向凸凹弧彎曲，構成空間轉彎。

帶式輸送機的運行是通過滾筒與輸送帶的摩擦傳動將驅動能傳遞到輸送帶上以克服運行阻力，因而在輸送帶的縱向存在張力。在此合力作用下，輸送帶會產生向曲率中心側偏移的趨勢。所以，平面轉彎帶式輸送機自然導向托輥組的結構設計主要是通過托輥的傾斜布置、內曲線抬高和深槽角結構產生離心導向力，以平衡向心合力，或限制其偏移。輸送帶在轉彎運行時，力的正方向為離心方向。離心摩擦力與物料和輸送帶的重力分布、摩擦因數等因素有關。

轉彎結構設計需要考慮的問題

為保證平面轉彎帶式輸送機自由導向的彎曲運行，轉彎處的輸送帶應滿足力的平衡、應力和應變的限制和不離開托輥等條件。

1、彎曲處力的平衡條件（輸送帶偏移限制條件）

實際上，輸送帶的張力將隨著輸送物料量的變化，以及輸送機的啟停過程張力的變化而改變，輸送帶通常不能完全處于理想的對中位置，而是有一定的偏移量，但偏移量不能超過內側或外側的極限位置。因此，當輸送帶處于內側或外側的極限位置時，必須滿足相應的條件。

當輸送帶向內曲線側偏移時，實際設計應依據輸送帶各種工況的張力和物料在輸送帶上的分布情況，計算出極限偏移量，且滿足規定要求。目前，國內的一些設計僅考慮具有足夠的導向力，以滿足曲率半徑的要求，沒有考慮當導向力過大時會造成輸送帶向外曲線側偏移。

2、輸送帶應力應變的限制條件

在輸送帶的彎曲段，外側的輸送帶伸長量要大于內曲線側，為保證輸送帶的壽命，輸送帶外曲線側的應力、應變不應超過許用值。另外，由于輸送帶內外側的伸長量不同而引起內側凹陷的程度不能太大。

3、外側托輥上的輸送帶不離開托輥

曲率半徑過小時，有可能使外側托輥上的輸送帶飄起而離開托輥，于是產生附加的向心力，使輸送帶易于向內跑偏。因此，在設計水平轉彎帶式輸送機時，應保證外側托輥上的輸送帶不離開托輥。在一些特殊情況下，特別是企業內部的物料輸送，由于受到設施的限制，轉彎半徑只能達到100m，還更小，因而在滿足輸送量的情況下，也許不能滿足此條件，此時應選用剛度較低的輸送帶。

在平面轉彎帶式輸送機工程設計中，如何評價轉彎半徑的大小很重要，但尚無具體評價指標。轉彎半徑受到輸送帶寬度、張力、物料和輸送帶的重力等因素的影響，這里將轉彎半徑劃分為適宜轉彎半徑、困難轉彎半徑和不適宜轉彎半徑三類，并可用輸送帶內曲線和外曲線之間的寬度與曲率半徑的比值進行評價。

（1）適宜轉彎半徑是指彎曲處力的平衡條件為轉彎半徑限制的支配條件，即轉彎半徑3個限制條件中“輸送帶偏移限制條件”所滿足的曲率半徑較小，通常k是大于800~1000。

（2）困難轉彎半徑是指輸送帶的應力應變的限制條件為轉彎半徑限制的支配條件，通常寬度與半徑比值小于800~1000且大于300~500，此時不宜用于長距離越野輸送機。

（3）不適宜轉彎半徑是指轉彎半徑不能滿足轉彎半徑3個限制條件的其中任意一個，寬度與半徑比值小于 300~500，這種情況僅能用于短距離輸送機，且在實際運行中不能保證良好的運行狀態。

對自然導向平面轉彎帶式輸送機的轉彎機理進行分析，提出了采用輸送帶內曲線和外曲線之間的寬度與曲率半徑的比值來評價轉彎半徑的大小，按比值和限制條件將轉彎半徑劃分為適宜轉彎半徑、困難轉彎半徑和不適宜轉彎半徑三類。并且提出優先采用3輥托輥組結構，可為今后平面轉彎帶式輸送機的轉彎結構設計提供參考與借鑒。
