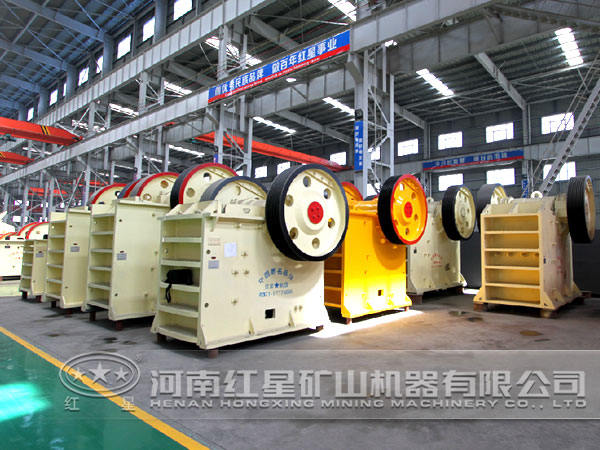

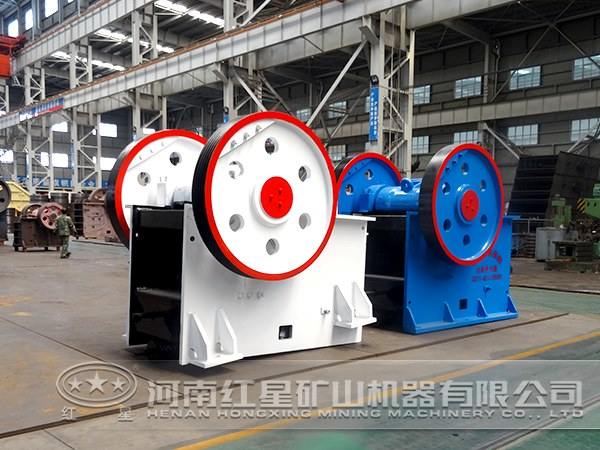

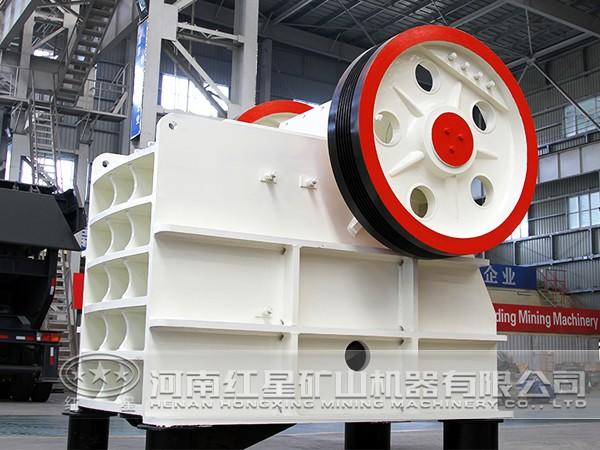

紅星新型顎式破碎機的結構和性能

顎式破碎機自問世以來，一直都是礦山粗破界的寵兒，其結構和性能也隨著時代的不斷進步而一步步的發生演變，各式各樣的優化產品如雨后春筍般層出不窮，目前設計較新穎，技術很精良，結構較合理，性能較突出的顎式破碎機非紅星機器生產的新型顎式破碎機莫屬。下面就由紅星機器為您在結構和性能方面關于這款設備做一下介紹。

1、機架結構

顎式破碎機機架結構以整體鑄造機架、分體組裝式機架和焊接機架常見。整體鑄造機架兩側的抗拉強度較弱，且較笨重；焊接機架式機架雖然輕便，但焊接造成的焊接應力集中點和微觀裂紋，在破碎機的頻繁震動作用下，經常會發生疲勞焊縫開裂?？紤]到上述情況，紅星機器的這款設備采用的是分體組裝式機架，由前后優質鑄鋼機架和兩側優質軋鋼側板通過螺栓連接。不僅重量輕，而且可以分裝分運，在井下現場安裝，不用開拓大巷道或大直徑豎井，可以大大節省井巷工程費用。此外還選用知名品牌的大直徑SKF或FAG軸承，這也大大提高了其耐用性。

2、鐵楔塊組排礦口調整機構

小型機使用旋轉扳手直接人工調整排礦口，大型機則配置液壓系統，按鈕調整排礦口。整排礦口在幾分鐘內就可以完成，比起傳統機通過加減墊片來調整排料口，花費大約2～3h來說，快捷簡單，有利于工人日常調整，確保粗碎排料產品的細度，為中碎提供合格的給礦。

3、給礦口形狀和尺寸

考慮到礦山大塊礦石基本上是長條形，方方正正的大塊礦很少見，另外某些較大井下開采礦山，由于開采控制得好，大塊不大，但要求破碎的處理量還是較大，這時選用寬度小、長度大的給礦口是明智的選擇。因此，紅星機器的此款設備給礦口形狀采用長方形，長度與寬度的具體尺寸與礦山規模、采礦方式及所要求的破碎比密切相關。長度尺寸是和產量相關的參數，寬度尺寸是和破碎比相關的參數，長度尺寸越大，安裝功率越高。寬度尺寸越大，可調的較小排礦口越大，即寬度越寬，破碎塊度越大。與傳統機型相比，該新型設備在破碎硬礦石時可以輸入更多的功，產生更大的破碎力，在生產中不用放大排礦口排粗。

4、背負式電機支架結構

該設備采用電機與破碎機一體化安裝，基礎準備簡便，使用的電機皮帶較短。

上面我們已經談到，與傳統顎式破碎機相比，在相同給礦口長度的情況下，該安裝的功率更大，產生的破碎力也更大。為了實現這個目標，除了兩側使用優質軋鋼板，提高機架抗拉強度的設計外，采用電機與破碎機一體化安裝也是重要保證。一體化安裝設計可以使用短皮帶，并且皮帶拉得更緊，這都為輸入更多的功率和更大的破碎力提供了條件。

通過上述介紹，紅星機器生產的此款新型顎式破碎機具有重量輕、處理能力大、結實耐用及操作維修簡單的特征，各部件各盡其責，顎式破碎機整體結構組裝合理緊湊，如果您對該設備感興趣，歡迎蒞臨考察。
