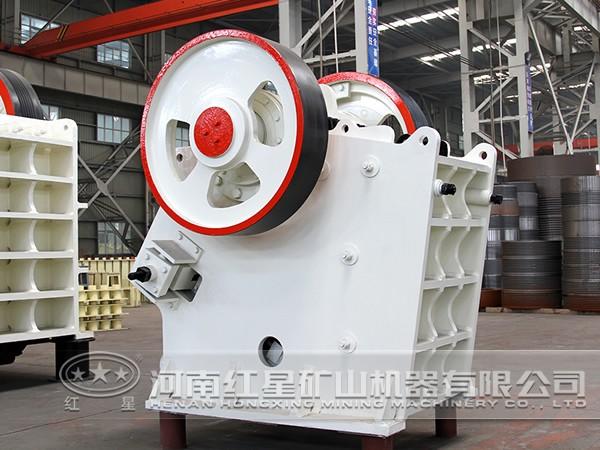

淺談顎式破碎機的保險裝置

保險裝置在顎式破碎機中扮演著重要的角色，它可防止過負荷和非破碎物落入破碎腔時損壞機器。目前，保險裝置的結構形式多樣，比較新型且具有代表性的有彈簧式和液壓式兩種種，這兩種是按照工作原理的不同區分出來的。下面就由紅星機器為您分別簡述其結構及工作特點。

一、彈簧式保險裝置

1、裝有曲柄桿的彈簧保險裝置

這種類型的彈簧式保險裝置是一個可回轉的曲柄桿，應力由偏心軸傳至曲柄桿的其中一個臂上。曲柄桿的另一個臂由按照正常破碎應力計算的彈簧來支承。當破碎機因非破碎物發生故障或動顎被卡住時，在工作行程中曲柄桿被轉動，彈簧也被壓縮，而偏心軸仍繼續回轉。類似的柄桿保險裝置是安裝在機架和固定顎之間，或是將鉸接懸掛的固定顎的下部支承在彈簧上。在這些情況下，當落入非破碎物時，固定顎就偏離開來，防止了機器的損壞。

2、裝有肘板的彈簧保險裝置

這種類型的彈簧保險裝置呈鉸接三角形，在一般的工作條件下，它有足夠的剛度。當非破碎物落入破碎腔吋，三角形一側的彈簧就被壓縮，肘板部分的總長度就被縮短到需要的數值。當非破碎物通過后，肘板又將動顎恢復到原來的位置。

二、液壓式保險裝置

較近，液壓保險裝置獲得了廣泛應用，非破碎物的排除和正常工作的恢復都是自動的，不必使破碎機停車。下圖為兼設有調整排礦口機構的液壓保險裝置。

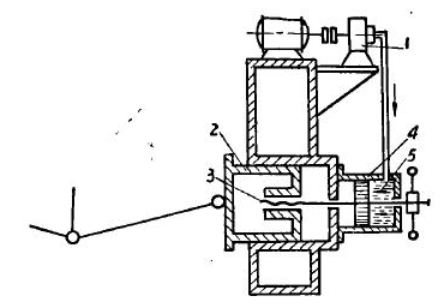

兼設有調整排礦口機構的液壓保險裝置圖

破碎機的肘板支承在后滑塊2上，當用螺桿3調整排礦口時，滑塊2就移動。緊固在螺桿上的活塞4是同螺桿同時移動的，活塞4用來傳遞油缸5中工作液體所承受的應力。當應力增大時，油缸中的壓力就隨之增大，油經安全閥由油缸流出。當破碎機內的應力沒有達到正常數值之前，滑塊一直是在移動的。在這種情況下，破碎機仍在繼續工作。當非破碎物通過破碎腔后，油泵1將工作液體打入油缸，活塞就使螺桿同后支承移動到當初的位置。排礦口大小也是用螺桿來調節的。

上述是目前應用比較普遍的兩種類型的保險裝置，它們各有優缺點，彈簧式保險裝置是比較傳統的裝置，結構簡單，易安裝；液壓保險裝置是具有發展前景的新型裝置，結構緊湊，自動化程度高，用戶在選購顎式破碎機時可根據實際情況綜合考慮。
