砂石混凝土生產(chǎn)工藝與破碎設(shè)備選用

粗細(xì)骨料是混凝土中的重要組成部分，在混凝土中起到骨架的作用，下文我們選用的配制砂石混凝土的粗細(xì)骨料采用的是硅質(zhì)石灰?guī)r，強(qiáng)度高、硬度大，且耐久性好。下面介紹詳細(xì)生產(chǎn)工藝與破碎機(jī)設(shè)備的試驗(yàn)對(duì)比選用。

砂石混凝土的生產(chǎn)工藝

首先將開采的巖石通過顎式破碎機(jī)進(jìn)行初破得到粒徑40~100mm巖石。在初破的基礎(chǔ)上選用合適的破碎機(jī)將巖石進(jìn)行二次破碎，得到粒徑＜15mm砂石混凝土用作粗細(xì)骨料。通過破碎機(jī)將天然巖石直接破碎，無需篩分，直接用來配制砂石混凝土。

破碎機(jī)的對(duì)比與選擇

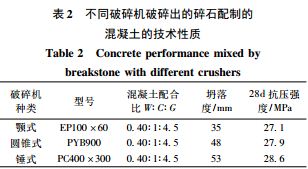

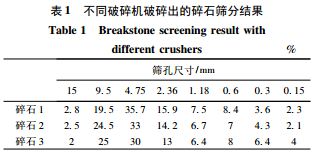

要得到級(jí)配合理的混凝土粗細(xì)骨料，破碎機(jī)的選用顯得尤為重要。為比較各種破碎機(jī)二次破碎出的碎石的粒級(jí)分布情況，本研究分別選用顎式破碎機(jī)、圓錐式破碎機(jī)、錘式破碎機(jī)，通過調(diào)整破碎機(jī)出料口的尺寸，得到較大粒徑為15mm、連續(xù)級(jí)配碎石，砂率在40%左右。表1為不同破碎機(jī)破碎出的碎石篩分情況，三種破碎機(jī)破碎出的碎石編號(hào)分別為碎石1、碎石2、碎石3。表2為幾種破碎機(jī)破碎出的碎石對(duì)混凝土性能的影響。混凝土中水泥用量為400kg/m3，減水劑摻量為水泥用量的2.5%。

三組碎石中粒徑＜4.75mm碎石的細(xì)度模數(shù)都在3.2~3.4，顆粒級(jí)配基本符合《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》JGJ52—2006中砂顆粒級(jí)配Ⅰ區(qū)范圍，屬粗砂，說明砂級(jí)配合格，可用來配制混凝土。骨料除級(jí)配外，基本粒形好也是一個(gè)特別重要的品質(zhì)，可以改善混凝土的和易性，減少單位用水量及單位水泥用量，有利于改善混凝土的綜合性能。

從試驗(yàn)結(jié)果可以看到顎式破碎機(jī)破碎出的石料中針片狀含量較多，且碎石大都分布在2.36~9.5mm；圓錐式破碎機(jī)破碎出的石料顆粒形狀相對(duì)較好，與顎式破碎機(jī)破碎出的碎石比較，針片狀石料較少，粒級(jí)分布較均勻；錘式破碎機(jī)屬于沖擊破碎，破碎出的碎石顆粒形狀較好，針片狀少，粒級(jí)分布均勻。相同配合比條件下，錘式破碎機(jī)破碎的碎石配制出的混凝土和易性較好，強(qiáng)度較高。

研究表明，重復(fù)破碎是減少石料針片狀的有效途徑，因?yàn)殄N式破碎機(jī)破碎石料屬于沖擊破碎，破碎過程中使石料多個(gè)方向受力，石料受到重復(fù)破碎，得到骨料的顆粒形狀好，針片狀少。

得出結(jié)論，首先選用大功率的顎式破碎機(jī)進(jìn)行初破，然后再采用錘式破碎機(jī)進(jìn)行二級(jí)破碎，得到的碎石直接用于配制混凝土。如需要采購砂石混凝土工藝或破碎機(jī)設(shè)備，歡迎咨詢紅星機(jī)器廠家。
