煤矸石磚廠粉碎系統的優化改進

煤矸石粉碎生產空心磚是目前比較新型的墻體材料制備工藝。某煤矸石磚廠在擬定粉碎系統后投入生產，發現粉碎系統存在較大的技術問題和工藝缺陷，造成無法正常運行。因此，該廠對粉碎系統的工藝流程及其相關設備進行解剖分析，并制定了技術改造方案。

一、原粉碎系統工藝流程

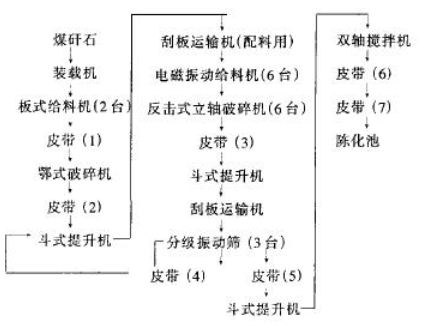

粉碎系統的作用主要是運用機械破碎及篩分手段，將≤80mm的煤矸石塊狀物料，加工成為≤1mm的粉狀細料。并及時給擠磚設備輸送39t/h的粉料需用量，形成連續生產之規模。改造前工藝流程如下圖。

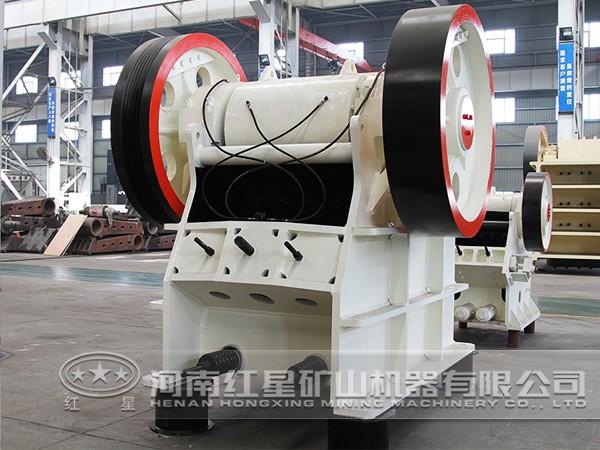

該工藝采用二級破碎加篩分系統，一級用細碎顎式破碎機，出料粒度小于40mm；二級用反擊式破碎機，出料粒度小于5mm，然后過1.5mm振動篩進行篩分處理。

二、原粉碎系統問題分析

1、粉碎設備效率低。作為粉碎系統中的核心設備，反擊式破碎機出料粒度≤5mm，生產能力為20t/h。而實際細料產量只達到6.2t/h，加之振動篩篩分的損失，真正符合制造空心磚要求的≤1mm產量較多達5.5t/h左右。

2、系統運行后循環物料超負荷。這段粉碎運輸系統是一個逐步加負荷的循環遞增系統。隨著開機時間的增加，設備上的物料越積越多，使粉碎和運輸設備背上超負荷的沉重包袱。其后因超負荷停機，由人工處理超量物料，使得生產線無法正常運行。

3、工藝流程中設備布置不當。該粉碎系統共投人設備30臺，設備擁擠不堪，維修空間狹小，運輸環節密布，轉載點眾多，聲光信號控制崗位多，操作復雜。且粉碎樓設計未考慮起重設備及設施，給設備的安裝、維檢、管理造成極大困難。

4、粉碎系統粉塵污染嚴重。破碎機、振動篩是整個系統的主要揚塵點，原設計有隔離墻，這樣工作人員無法進人檢查、操作、清理等工作。又由于整個粉碎系統設備多，加上運輸設備沒設防塵措施，使整個破碎系統廠房內煙塵彌漫，工作環境十分惡劣。

三、粉碎系統的改造方案

1、改反擊式破碎機為錘式破碎機。經測試，錘式破碎機更適用于粉碎中硬程度的煤矸石，而且更適用于加工細粒物料，其出料粒度可直接用于制磚，無須再用振動篩篩選。

2、簡化工藝流程。為了解決物料循環遞增問題，將原工藝流程的二級破碎改為一級破碎，相應減少其它設備臺數，改造后的粉碎系統工藝流程為：煤矸石→往復給煤機(自制)→皮帶（配料用）→錘式破碎機（自制6臺）→刮板運輸機→斗式提升機→雙軸攪拌機→皮帶→陳化池。

3、縮減設備。新流程30臺設備縮減到14臺。運輸設備中皮帶運輸機由7臺減少到3臺，原4臺刮板運輸機、3臺斗式提升機現只各保留一臺，轉載點減少9處。通過優化設備，總裝機容量由445kw減少到324kw，減少工作崗位設置，易于操作，便于管理，粉碎系統設備維修量也大為降低。

4、為了減少粉塵污染，粉碎系統增設了除塵裝置，系統設備實施全密封。在原料進破碎機前只安裝一條配料皮帶，破碎后由全密封刮板運輸機輸送，確保各溜槽、管路及轉載點不漏風、不漏塵，較好地控制了粉塵飛揚問題。

通過上述優化改進，該廠原粉碎系統面臨的所有問題迎刃而解，同時能耗電耗降低，工作強度大減，崗位工作人員也有所減少，投入成本大大降低；另一方面，產量不但沒有受到影響，反而大幅度提高。可見，該廠經過技改之后，經濟效益顯著。紅星機器生產上述粉碎系統中應用到的各類設備，有意者請撥打紅星熱線0371-67772626進行詳情咨詢，或直接蒞臨選購。
