淺議石灰石閉路破碎工藝

水泥線石灰石閉路破碎可控制入磨物料粒度，可以有效地提高生料磨的產量、質量，降低粉磨電耗，對于提高水泥企業的經濟效益具有重要作用。石灰石閉路破碎工藝目前有碎后、磨前、碎后與磨前相結合、三級閉路破碎四種工藝，各有利弊，現分述如下。

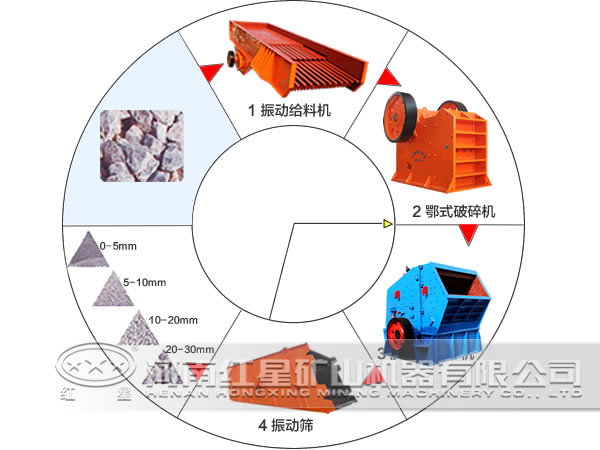

一、石灰石閉路破碎工藝

1、碎后閉路破碎

即在開路的二級破碎機后面增加斗式提升機和回轉篩，實現二破的閉路循環，控制石灰石的粒度。這種工藝的優點是所需設備少，投資少，見效快。但是受原有二級破碎機的破碎特性和生產能力的限制，石灰石粒度上限仍然較大。因為常用的反擊式破碎機的排料粒度范圍寬，并且生產能力有限，循環負荷不能選得過大，一般只能將粒度控制在15mm以下，進一步降低粒度有困難。

2、磨前閉路破碎

即在原料配料之后進入生料磨之前增加破碎機、回轉篩和斗式提升機構成一個閉路破碎系統，進一步降低入磨物料粒度。為了提高破碎機的生產能力和循環負荷，大多采用預先篩分。這種工藝的優點是可以任意控制入磨物料的粒度，入磨粒度可以控制在l0mm還8mm以下。但缺點是設備投資較大，工藝較復雜，另外對生料成分的穩定性也有一定影響。

3、碎后與磨前閉路破碎相結合

某廠在增加了碎后閉路破碎、使石灰石粒度降低至15mm以下以后，為了進一步提高生料磨產量，在生料磨前又增加了一臺立軸式破碎機，與回轉篩、斗式提升機一起構成一個閉路破碎系統，使入磨物料粒度降低至8mm以下。加上其它一些技術措施，使Φ1.83m×7m的生料磨的臺時產量達到21t。這種工藝對入磨粒度的控制效果好，但是設備投資大，工藝復雜，另外降耗效果不太明顯。

4、碎后三級閉路破碎

從綜合經濟效益考慮石灰石閉路破碎應優先采用碎后閉路破碎工藝。但是受到二級破碎機的生產能力、破碎特性的限制，達不到預期的粒度控制效果時，可以在二級破碎機之后增加一臺三級破碎機，與回轉篩、斗式提升機一起構成閉路破碎系統。這種工藝可以根據需要任意確定控制粒度，粒度控制效果好，并且所需的設備較少，工藝流程較簡潔，綜合經濟效果較好。

二、設備選型和工藝布置

1、設備選型

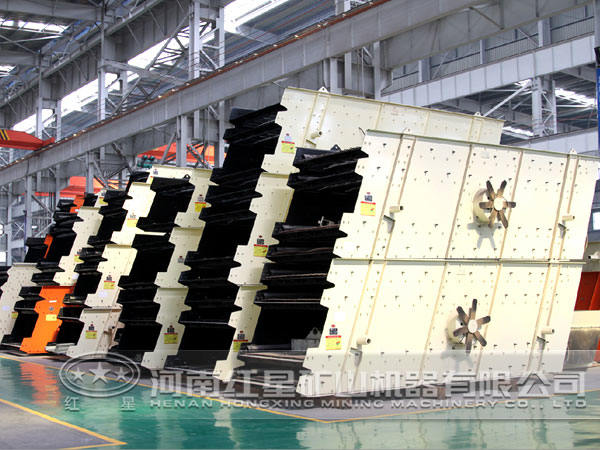

篩分設備主要有回轉篩和振動篩二種。其中振動篩的篩分效率高（較高可達98%）、體積小、處理能力大、動力消耗小、結構簡單、維修方便，應作為初選設備。當處理量比較小的時候可以選用回轉篩。

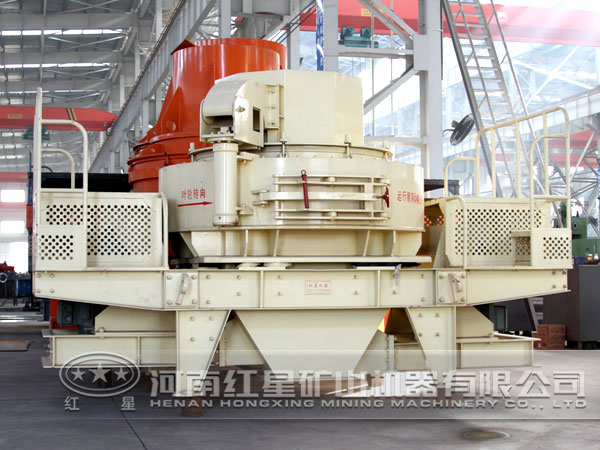

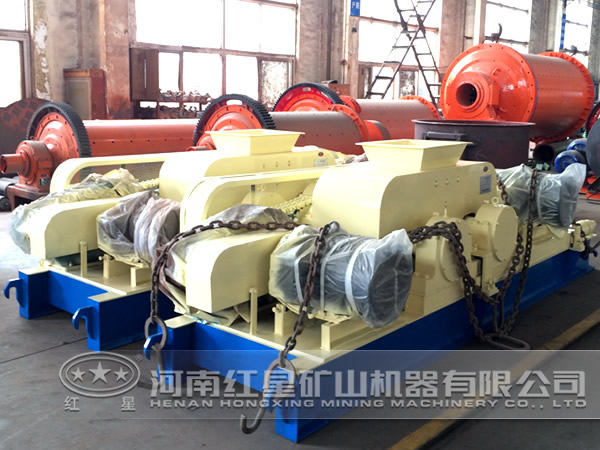

選擇三級破碎機時，如果要求的破碎比和生產能力較大，可選用細碎錘式破碎機或立軸式破碎機。這二種設備能達到細碎要求，缺點是錘頭和篦條磨損較大，檢修周期較短。若要求的破碎比和生產能力較小，可選用對輥式破碎機。這種設備調整粒度方便，結構簡單，工作可靠。

2、工藝布置

從工藝流程簡潔流暢起見，篩分設備應布置在二層平面，篩下物經溜管、斗式提升機送到原料庫，篩上物回到二破或經溜管送到三破。三破設在一層平面，與二破并列，二破和三破的排料合用一臺斗式提升機送到篩分機。

石灰石閉路破碎四種工藝相比較，碎后三級閉路破碎可以根據需要任意確定控制粒度，粒度控制效果好，并且所需的設備較少，工藝流程較簡潔，綜合經濟效果較好。該工藝是解決水泥廠粉磨系統入磨粒度較大的一種切實可行的有效措施。
