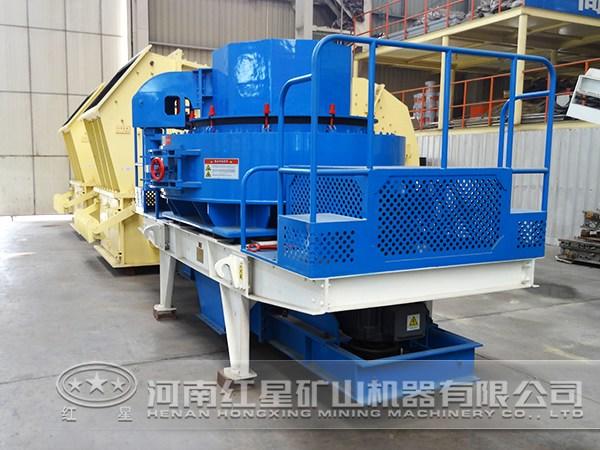

新型立式?jīng)_擊破碎機

在工業中，目前廣泛應用的物料破碎方法主要有擠壓、劈碎、折斷、研磨和沖擊破碎等，其中沖擊破碎也是能耗較少的破碎方式且對不同強度的物料有選擇性破碎的效果，但是沖擊破碎對物料的粒度有要求，粒度越大，沖擊破碎的效果越好，而研磨破碎、剪切破碎則對較小粒度的物料解離效果較好，所以設想研制一種能夠?qū)_擊破碎和剪切破碎結合的設備，將沖擊破碎作為粗碎段，剪切破碎作為細碎段。

新型立式?jīng)_擊破碎機設計理念

矸石在煤中的嵌布狀態主要有層狀、浸染狀、片狀等，由于矸石礦物之間的作用力往往大于矸石與煤及煤與煤之間的作用力，因此當解離時，首先是煤與矸石及煤與煤之間的解離，其次才是矸石礦物之間的解離。根據已有的資料我們可以知道，煤和巖石的抗壓強度＞抗剪強度＞抗拉強度。因此，如果依靠物料的抗壓強度來破碎物料，則需要耗費的能量將會是較多的，而且應用擠壓方式破碎的設備，對設備強度的要求會很高，無疑會增加設備制造的難度；應用抗拉強度破碎耗費能量是較少的，但是目前應用這種破碎方式進行破碎的工業設備在研制過程中還存在很大的困難，難以進行實際上的應用；而應用抗剪強度進行物料的破碎，既可以將破碎物料的能耗降低，在設備的制造上又容易實現。

新型立式?jīng)_擊破碎機結構

依據煤中煤矸連生體存在的硬度差異和不同機械能破碎特點，設計一種利用沖擊破碎和剪切破碎的選擇性解離設備。設備的主要由粗碎段和細碎段構成，其中粗碎段由固定襯板和旋轉錘頭組成，作為粗粒級物料破碎的階段一；細碎段由上部的固定磨盤和下部的旋轉磨盤組成，這一階段用作對粗碎段的粗粒級進一步進行細碎作業，以產生合格粒度的產品。其進料口尺寸Φ300mm，入料粒度≤100mm，出料粒度≥1mm，粗碎盤尺寸Φ218mm，細碎盤尺寸Φ390mm粗碎轉速0~660r/min，細碎轉速0~350r/min，粗碎和細碎電機功率均為3kW，變頻器0~50Hz，設備尺寸1000mm×600mm×1200mm。

新型立式?jīng)_擊破碎機破碎原理

新型立式?jīng)_擊破碎機通過兩段式破碎分別對物料實現粗碎和細碎，粗碎段電機帶動旋轉粗碎顎高速旋轉以破碎物料，以沖擊破碎為主；細碎段通過固定盤與旋轉磨盤之間間隙，控制間隙可以控制出料粒度，以剪切破碎為主。而且，轉磨盤與固定盤相對運動，則間隙內部空氣流動，產生負壓，這樣破碎后的物料會在動盤旋轉時產生的離心力和負壓下向下進入料斗。

物料從給料口進入設備，在粗碎段旋轉破碎顎的高速轉動的沖擊下進行粗碎作業，粗碎后的產品進入由固定細碎磨盤和旋轉細碎磨盤組成的細碎破碎腔進行細碎作業，產生合格粒度的產品，進入下方的四個料倉。

入料中煤給入新型立式?jīng)_擊破碎機破碎，通過變頻器調整粗碎段電機頻率和細碎段電機頻率，并通過調整固定盤與旋轉磨盤之間間隙，控制出料粒度。對入料中煤進行不同粒度上限的破碎研究，進行粒度組成和密度組成分析，并與顎式破碎機效果進行對比，以評定新型立式?jīng)_擊破碎機破碎效果。

新型立式?jīng)_擊破碎機是專門根據煤礦性質研究設計的一款砂石設備，其通過兩段式破碎分別對物料實現粗碎和細碎，粗碎段利用高速旋轉的錘頭以破碎物料，以沖擊破碎為主，細碎段以剪切破碎為輔，控制出料粒度。市場應用反饋良好，是目前煤炭破碎階段較佳破碎機，如有需要，歡迎聯系紅星機器廠家咨詢詳情。咨詢熱線：0371-67772626
