廢棄電路板破碎設備及工藝

廢棄電路板結構比較特殊，主要表現在：一方面是二維尺寸很大，其厚度一般是1.6mm左右，長度一般不大于200mm，寬度不大于150mm，所以很難通過一次破碎就使電路板破碎到粒徑1mm以下，從而使金屬與非金屬基本完全解離；另一方面，與通常多用來破碎的煤炭和礦石相比，廢棄電路板是由比較復雜的復合材料構成，從而使它的韌性比較好，硬度也比較高，并且具有良好抗彎曲性能，因此，廢棄電路板在受到擠壓力的時候不容易破碎。

礦上通常用的輥式破碎機、圓錐破碎機、顎式破碎機等破碎設備用來破碎廢棄電路板并不能達到很好的效果，經研究發現，廢棄電路板經過這3種破碎機破碎之后粒徑達到0.75mm以下的不足10%，其中顎式破碎機的效果較差，輥式破碎機的效果要優于圓錐破碎機，對比輥式破碎機與圓錐破碎機可以發現，帶有剪切力和沖擊力的破碎機對廢棄電路板的破碎能夠起到較好的效果。另發現錘式破碎機的錘擊式破碎方式對廢棄電路板破碎效果十分顯著，是較好的廢棄電路板破碎機。

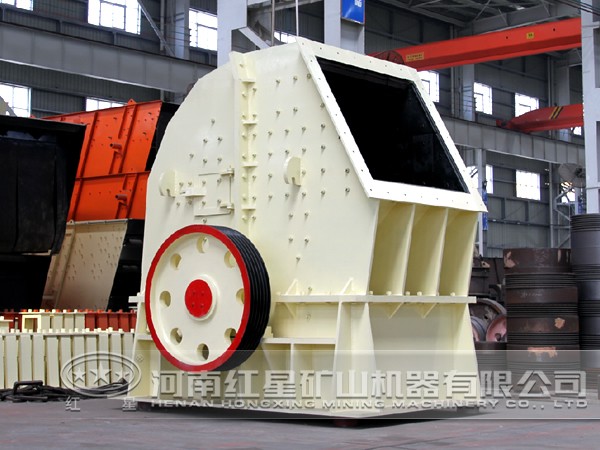

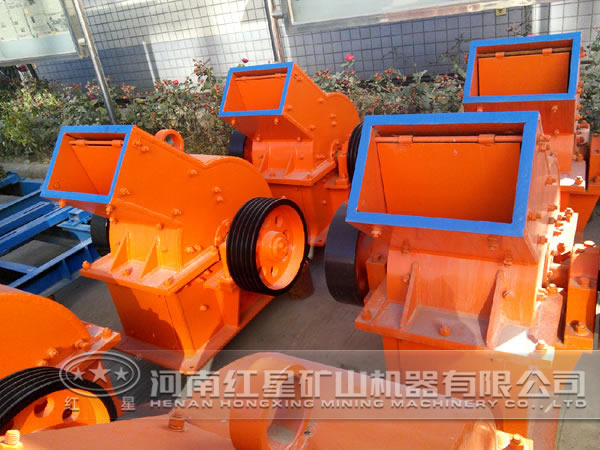

廢棄電路板破碎機——錘式破碎機

錘式破碎機是較為合適的廢棄電路板破碎設備，錘式破碎機采用了單轉子、多錘頭的方案，主要由電動機、聯軸器、軸承座、軸承、機殼、轉子、支架、錘頭等組成。其中，機殼是由破碎筒、前端蓋通過4個長螺栓聯接起來，破碎筒上部開有進料口、入水口，下部開有出料口，并安裝有一個擋板；轉子主要由2個圓盤、3個連接軸、主軸等組成，兩個圓盤安裝在主軸上，一個圓盤焊接在主軸上，另一個圓盤通過3個連接軸聯接，錘頭安裝在連接軸上，每排兩個錘頭，主軸兩端裝有兩個軸承，通過軸承座固定在支架上；主軸是聯接轉子和機殼的零件，破碎時的沖擊力就是由主軸來承受；錘頭則是主要工作部件，它的形狀、材質和質量都會對破碎機的破碎效果和破碎能力產生影響。

自制廢棄電路板破碎工藝

將廢棄電路板放入輥式破碎機粗碎，粗碎刀與凹槽契合，粗碎刀受大帶輪帶動旋轉，把電路板擠壓剪切成邊長為10~20mm的方形條狀，然后受重力作用通過連接筒進入細碎部分的破碎腔，錘式破碎機的錘頭安裝在轉盤上，轉盤安裝在錘軸上，物料進入破碎腔后，受到錘頭的高速沖擊而破碎，被破碎的物料同時獲得動能，高速度地沖向破碎板，受到二次破碎，然后落到篩板上，受錘頭的擠壓、研磨以及物料顆粒之間的互相撞擊作用，廢棄電路板得到進一步破碎，當物料顆粒被破碎到直徑0.6mm以下的時候，大部分的金屬會與非金屬分離并通過篩孔排出機外。

由于細碎所需物料為直徑10~20mm的塊狀物料，因此將粗碎刀具的寬度定為20mm，這樣就不會出現直徑超過20mm的物料，另外，廢棄電路板的寬度一般不超過150mm，只需將4個刀具并排安裝在轉軸上，間隔為20mm，那么就能將大部分的廢棄電路板直接放入進行破碎。

綜合以上內容，廢棄電路板專用破碎工藝成型，主要包括粗碎和細碎兩個過程，粗碎采用輥式破碎機擠壓剪切破碎，細碎采用錘式破碎機錘擊破碎。紅星機器廠家是河南地區較大的破碎機生產廠家，建廠三十余年，有豐富的砂石設備研發生產經驗，如有需要，歡迎來電咨詢。咨詢熱線：0371-67772626
