回轉窯廢磚輸送系統改造總結

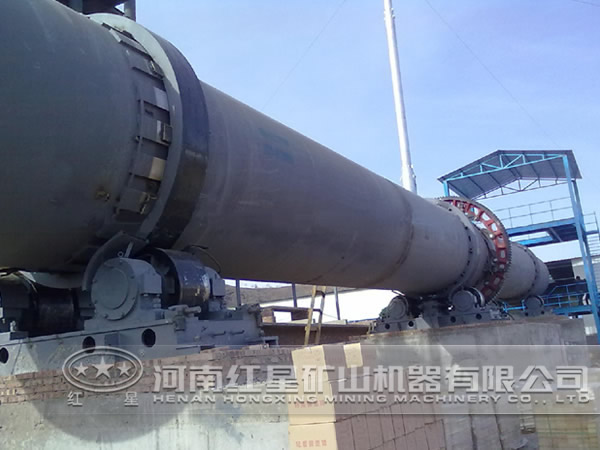

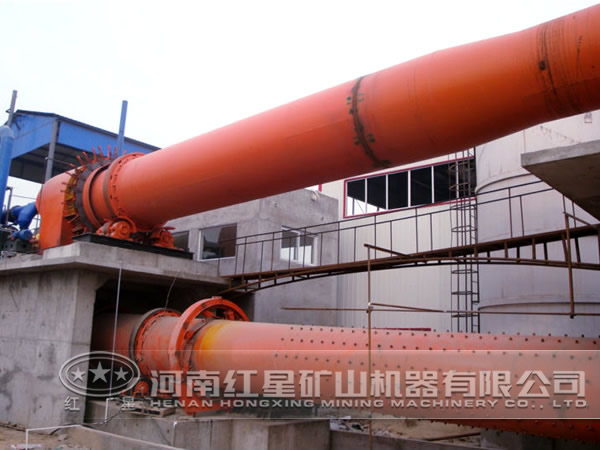

某水泥廠5000t/d熟料生產線的基本配置有φ4.8m×74m規格的回轉窯、φ1100×3900規格的錘式破碎機，隨后生產過程中用輥式破碎機代替了錘式破碎機。但在隨后的大修排磚時出現輥?zhàn)虞S斷軸事故，從斷軸的斷口分析，輥?zhàn)虞S斷口因疲勞有4/5截面早已斷裂，因排磚時受破磚較大的剪切力扭斷輥?zhàn)虞S。經分析，多次大修時均由輥式破碎機直接破碎窯磚，加劇了輥?zhàn)虞S應力集中發生裂變，造成輥?zhàn)虞S使用壽命縮短。為解決上述問題，本文提出了由窯口直接排磚的技術改造方案。

改造方案

（1）在回轉窯窯口筒體下方安裝溜槽，采用二段分開制作，上段溜槽規格為5000mm×1260mm×800mm，下段溜槽尺寸為6000mm×1200mm×750mm，安裝時溜槽角度為38°，上段溜槽安裝在下段溜槽內，裝入長度為200mm。分段設計的目的是上段溜槽為活動安裝方式，便于檢修后拆除，而下段溜槽則是固定安裝方式，這樣就縮短了下次檢修時裝拆溜槽的時間。

（2）在溜槽出口端安裝一臺膠帶輸送機，安裝高度為1.4m，將窯內送出的耐火磚輸送到地面或由鏟車裝運至堆放點。

改造效果

改造后，拆除、砌筑窯磚時，機械專業可同步實施篦冷機二段、三段的檢修作業，減少了燒成窯頭系統檢修部位機械、工藝專業交叉作業的現象，為確保檢修的安全創造了更加有力的保障，同時避開了因交叉施工而浪費的檢修時間，按更換40m窯磚的工作量計可提前24h完成。

待完善方案

因溜槽和膠帶輸送機都是裸裝設備設施，排磚輸送時揚塵較大且難于收集，需要在溜槽出口處增加噴水設施，或?qū)⒛z帶機加密封罩后增加收塵設備，這樣就可減小排磚時二次揚塵造成的環境污染。

實施改造后，解決了窯系統檢修時由篦冷機輸送廢磚的傳統排磚方式，杜絕了輥式破碎機因破碎廢磚而出現斷軸的事故，也提高了檢修效率和回轉窯系統的運轉率，為實現一年一次的窯系統設備檢修提供了有力的保障。
