鄂式破碎機偏心軸的設計計算

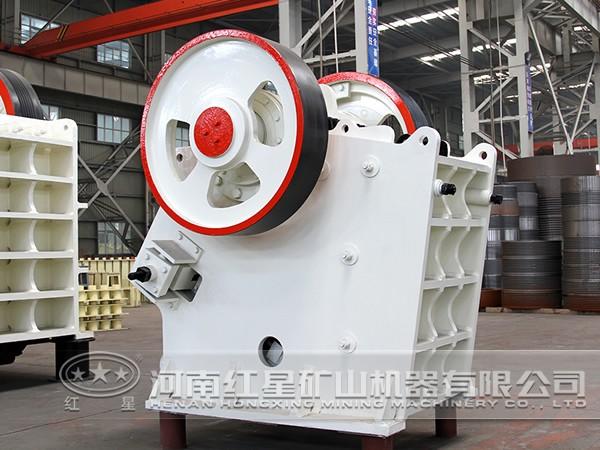

鄂式破碎機的偏心軸是一個傳遞扭矩，且兩軸承支承間為偏心結構的轉軸。設計偏心軸，主要是確定偏心軸的結構、強度的設計及軸的強度校核。

1、偏心軸的結構設計偏心軸的機構設計主要是確定軸的較小直徑、軸的各段直徑及長度。

（1）初步確定偏心軸的較小直徑，可根據下式計算：式中A是與軸材料有關的系數，P是傳遞的功率，n是軸的轉速。偏心軸上的鍵槽會削弱軸的強度，如果是單鍵，則應該將計算值增大5%左右；如果是雙鍵，則增大10%左右。

（2）確定軸的各段直徑及長度外伸端直徑要與V帶帶輪直接相配合。動鄂軸承采用聯合式迷宮環密封，并用套筒軸向定位。螺紋段安裝大小圓螺母，止退墊片，聯合式迷宮環和機架端蓋，螺紋端的長度取迷宮環的長度。偏心軸的總長為軸上各段長度的總和。

2、偏心軸強度的計算先作出軸的計算簡圖，之后作出軸所受的彎矩的扭矩圖。偏心軸在垂直水平的方向不受力，只產生水平方向上的彎矩。偏心軸受到的扭矩為電動機傳遞扭矩、皮帶輪和飛輪產生的扭矩及由于偏心軸的偏心軸、破碎力產生的扭矩。根據這幾種扭矩作出偏心軸所受的彎矩。

3、軸的強度校核通常只校核偏心軸上承受較大計算彎矩的截面的強度。根據第三強度理論計算彎曲應力，判斷動鄂軸承的截面是否安全。

顎式破碎機零部件堅固耐用，磨損率降低，每年可為用戶節省大量的設備維修費用，從而幫助用戶在生產中獲取更大的經濟和社會效益，紅星機器是國內較大的顎式破碎機生產廠家，生產的設備性價比更高，得到了用戶們的廣泛青睞。廠家免費咨詢電話：0371—67772626。
