各種各樣的磁選機

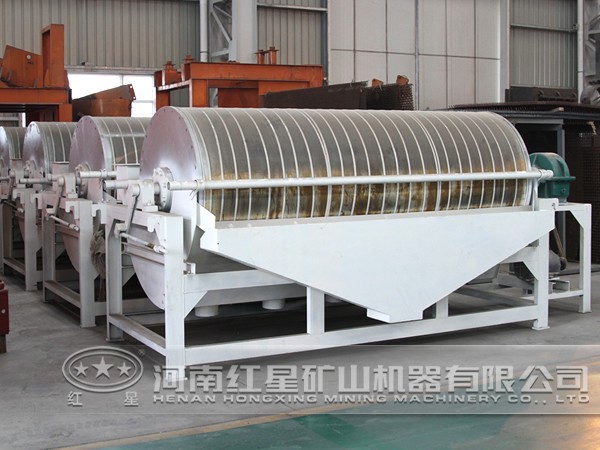

磁選機簡介

在改善精礦質量的同時，強化磁選的目的是提高生產能力和礦石金屬回收率。這個任務通過改進磁選機磁系和底箱，增加礦石在磁場作用區停留時間而得到解決，為此，加大了滾筒直徑和磁系包角，并研制了磁場強度可以調節和合格產品進行循環的磁選機。同時使用高磁能。在一種情況下，鐵品位提高0.2～0.5%，而在流程各種子分中使用可調磁場地強度磁選機時，鐵品位提高1～1.5%。

較大型磁選機滾筒直徑1200mm，長度3000mm。也制出了滾筒直徑1500mm、長度4000mm的磁選機。這些磁選機的單位生產能力是普通磁選機的1.5～2倍。

烏拉爾選礦研究院研制了一臺能夠處理物料濃度為10%的離心磁場地磁選機。試驗時用該機處理～0mm的矽卡型磁鐵礦石，可分選出30%鐵品位為67.9%的精礦。尾礦含鐵13%，中礦53%。這種磁選機的特點是分選粒級的選礦產品的選擇性高。所有粒級的鐵品位保持在67%～68%水平。中礦則是難磨的連生體。

弱磁場磁選機

磁鐵礦精礦一般混雜有含鐵30～50%的貧連生體。這些連生體具有很高的矯頑力而形成牢固的絮團。為了回收這些連生體，必須在不均勻和交變磁場中破壞絮團，為些制造了調整旋轉和在定向的上升流中配置磁場的弱磁場磁選機，以保證精礦鐵品位得到較大提高。在一種情況下，絮團被破壞從中分離出貧連生體和脈石，并形成選擇性較好的絮團。在第二種情況下，分選的磁鐵礦漿形成不是很牢固的絮團，上升水流將連生體從絮團中分離出來。采用這些設備和方法可促使絮團破壞與選擇性輔助磁化。

電磁選礦機

奧列涅戈?duì)査箍瞬蛇x公司與蘇聯科學院斯克分院共同研制了一臺在低場強磁場中分選磁鐵礦漿的電磁選礦機。在這臺設備中，空間磁場有效作用是基于形成使顆粒和絮團處于平衡狀態的流動懸浮液，這樣有助于顆粒和絮團的選擇性分離。

將磁場作用在給定的液體動力狀態的懸浮液時，磁性顆粒在場強梯度和重力作用下，集中在懸浮液底部形成流動層。在流體動力的作用下，在流動層中形成的由磁性顆粒組成的集合體很容易被破壞。這時被攜帶的非磁性顆粒和連生體被分離出來，被上升流帶走。給礦給入靠近排礦裝置的磁場作用區。在列別金斯克采選公司進行GQM-1.5型磁選機工業試驗時，精礦鐵品位提高0.6～0.8。

磁流體選礦機

第聶伯羅彼得羅夫斯克礦業學院研制了選別磁鐵礦漿用的磁流體選礦機，選別是在弱磁場水力分選制度下的兩個平行面構成的磁力窄槽中進行。在安裝在給礦區的和溢流排出區的磁力窄槽中進行礦漿磁化，連生體、非金屬礦粒和部分磁鐵礦被上升流帶到溢流中；當溢流經過磁力窄槽排出時，有一部分磁鐵礦從溢流中分離出來。該磁選機與一般磁選機比可以使精礦鐵品位提高0.5～1.0%。

旋轉磁場磁選機

蘇聯科學院A.A拜科夫冶金研究院研制了一臺旋轉磁場磁選機。該機設計的工作原理是通過電磁鐵形成旋轉磁場。而電磁鐵相當于三相同步電動機的定子或轉子。在定子型磁選機中工作的區是定子的內部表面，其中旋轉工作圓柱，圓柱帶有相應的原礦給礦和選礦產品排礦系統；在轉子型磁選機中，工作區是帶有用非磁性材料制造的專用保護罩的轉子外部表面。

磁選機電磁系統轉子或定子在垂直位置固定不動。磁選機沒有旋轉和運動部件。礦粒進入磁選機時立即分層；磁性顆粒被旋轉磁場捕獲，而非磁性顆粒自由地落入底部的尾礦漏斗中。由于礦物顆粒沿定子或轉子圓周旋轉和在交變磁場作用下沿自身的軸旋轉，可以很好地從磁性產品中清除非磁性產品。

利用磁選機對蘇聯各種礦床的浸染狀磁鐵礦石進行了半工業 性試驗。獲得的數據表明，利用旋轉磁場磁選機時，回收到磁性 產品中的脈石和連生體數量比普通圓筒磁選機低。因此，根據原 礦鐵品位的不同，經普通磁選后精礦品位可提高2-10%同時， 精礦鐵回收率決定于非金屬礦物的解離度。當解離度高時，在品 位增長率相同情況下，由于大部分非金屬礦物被排到中礦中，精礦鐵回率比較高。

研究結果表明，旋轉磁場電磁選礦機依靠物料的強烈攪拌可 以在一段磁選時對物料進行多次精選。強大的離心力和流體摩擦 力與逆流選別制度不僅能夠有效地將粗顆粒而且能夠?qū)⒎稚⒌拇?性和弱磁性顆粒分離到尾礦中，而利用有的磁選和浮選方法不 能將這些分散顆粒分離到尾礦中。磁選機所具有的特殊裝置可以 將磁性物料同非磁性物料的連土體分離到尾礦中。一臺磁選機可以同時實現物料脫泥和脫磁。

圓筒磁選機

提高精礦鐵品位同時，在新研制的圓筒磁選機中，由于磁鐵 礦被充分回收，使尾礦鐵品位明顯降低。這是由于磁場強度不斷提 高而取得的，在這些磁選機中筒體表面磁場強度為120～135千 安/米。這樣的磁場強度可以使磁性鐵回收率達到98～99%。在弱磁性礦石磁選領域中提出了一些新的分離原理，并在此基礎土研制了高生產能力的磁選機。這些研究在技術上解決了鐵礦工業重大的科學技術問題，即以前未在工業上實際利用的粒嵌布氧化鐵礦石的分選。在強磁場中，選別過程可按弱磁性鐵礦石分選區型式(濾過型、自由空間型、充鐵介質型)來劃分。濾過型分選區是裝滿球形、柱形和其他幾何形狀的鐵磁充填物的小室。自由空間型分選區是平行齒行板組成的環形縫隙。充鐵介質分選區是充填固定棒，沖壓金屬網和具有貫通縫隙的其他物料的不同形狀空間。各分選區處于磁感應1.5特斯拉的強磁場中?，F(xiàn)已制造了各種型式分選區的磁選機。濾過分選區——QBIII-80/60型磁選機；自由空間分選區——2/2QPPM-100型磁選機(蘇聯)、瓊斯型磁選機(西德);充鐵介質分選區-BMC-100/2型磁選機(捷克)，卡魯謝利型磁選機(美國、瑞典)。這些磁選機的分選效率和使用范圍各有不同。濾過自由空間分選區型式的磁選機適用于較粗的物料(1-0.05mm)，而充鐵介質分選區型式的磁選機還可以順利選別細泥物料。
